切削條件表Carbide High Helix Standard End Mills - 3 Flute-碳化鎢端銑刀- 三刃

碳化鎢端銑刀- 三刃

Carbide High Helix Standard End Mills - 3 Flute

被削材 Work Material	炭素鋼. 合金鋼 (~30HRC) Carbon steel, Alloy steel S50C, SCM, 鑄鐵FC250 等 AISI 1049, Cast iron			合金鋼. 工具鋼 (30~45HRC) Alloy steel, Tool steel 預硬鋼, SKD61, NAK 等Prehardned steel, AISI H13			沃斯田鐵系列不鏽鋼 Austenitic stainless steel SUS304, SUS316 等AISI 304, AISI316			熱處理鋼 (45~55HRC) Hardned steel SKD61, SKD11, NAK, STAVAX 等AISI H13			熱處理鋼 (55~60HRC) Hardned steel SKD11 等AISI D2
切削速度 Cutting Speed	60~80 m/min			50~70 m/min			30~50 m/min			20~30 m/min			15~30 m/min
直徑 (mm) Diameter	回轉數 (min-1) Speed	進給速度 mm/min Feed Rate		回轉數 (min-1) Speed	進給速度 mm/min Feed Rate		回轉數 (min-1) Speed	進給速度 mm/min Feed Rate		回轉數 (min-1) Spee	進給速度 mm/min Feed Rate		回轉數 (min-1) Spee	進給速度 mm/min Feed Rate
直徑 (mm) Diameter	回轉數 (min-1) Speed	側面 Side Milling	溝 Slotting	回轉數 (min-1) Speed	側面 Side Milling	溝 Slotting	回轉數 (min-1) Speed	側面 Side Milling	溝 Slotting	回轉數 (min-1) Spee	側面 Side Milling	溝 Slotting	回轉數 (min-1) Spee	側面 Side Milling	溝 Slotting
3	8500	500	250	6400	340	100	5300	220	100	3200	190	80	2600	150	70
4	6400	680	340	4800	340	100	4000	220	100	2400	190	80	2000	150	70
5	5000	720	360	3800	400	140	3200	250	110	1900	220	100	1600	180	90
6	4200	760	380	3200	400	140	2800	250	110	1600	220	100	1300	180	90
8	3200	680	340	2400	400	140	2000	250	110	1200	220	100	1000	180	90
10	2500	620	300	2000	400	140	1600	250	110	1000	220	110	800	180	90
12	2200	600	300	1600	400	140	1600	250	110	800	220	110	660	180	90
16	1600	560	280	1200	340	110	1000	220	100	600	190	90	500	160	80
20	1300	560	280	1000	340	110	800	220	100	500	190	90	400	160	80

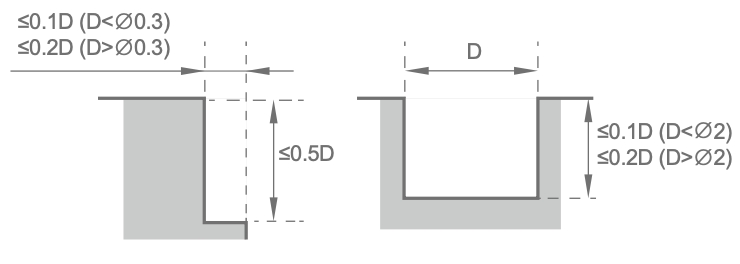

切削量基準 Depth of cut D( 直徑 Dia.)

注意事項：
1. 切削沃斯田鐵系列不鏽鋼時，請使用非水溶性切削油效果較好。
2. 機械設備或工件的夾持剛性不足，出現震動時，請以相同比例按上表降低回轉數及進給速度。
3. 縱向進給時，進給速度請設定為上表之1/3 以下。
Notes：
1.In cutting Austenitic stainless steels, the use of non-water-soluble cutting fluid is especially effective.
2.If the rigidity of the machine of the work material installation is very low, or chattering is generated, please reduce the revolution and the feed rate
proportionately.
3.When drilling, please set the feed rate at 1/3 or below of th e above value.

碳化鎢端銑刀 - 三刃- 高速切削條件表

Carbide High Helix Standard End Mills - 3 Flute , High-Speed Milling Conditions

被削材 Work Material	炭素鋼. 合金鋼 (~30HRC) Carbon steel, Alloy steel S50C, SCM, 鑄鐵FC250 等 AISI 1049, Cast iron		合金鋼. 工具鋼 (30~45HRC) Alloy steel, Tool steel 預硬鋼, SKD61, NAK 等Prehardned steel, AISI H13		沃斯田鐵系列不鏽鋼 Austenitic stainless steel SUS304, SUS316 等AISI 304, AISI316		熱處理鋼 (45~55HRC) Hardned steel SKD61, SKD11, NAK, STAVAX 等AISI H13		熱處理鋼 (55~60HRC) Hardned steel SKD11 等AISI D2
切削速度 Cutting Speed	250 m/min		200 m/min		160 m/min		80 m/min		50 m/min
直徑 (mm) Diameter	回轉數 (min-1) Speed	進給速度 mm/min Feed Rate	回轉數 (min-1) Speed	進給速度 mm/min Feed Rate	回轉數 (min-1) Speed	進給速度 mm/min Feed Rate	回轉數 (min-1) Spee	進給速度 mm/min Feed Rate	回轉數 (min-1) Spee	進給速度 mm/min Feed Rate
3	26000	2200	21000	1600	17000	1400	8500	460	53000	280
4	20000	2200	16000	1600	12800	1400	6400	460	4000	280
5	16000	2200	12800	1600	10000	1400	5000	460	3200	280
6	13000	2200	10000	1600	8500	1400	4200	460	2600	280
8	10000	2200	8000	1600	6400	1400	3200	460	2000	280
10	8000	2200	6400	1600	5000	1400	2500	460	1600	280
12	6600	2200	5300	1600	4200	1400	2100	460	1300	280
16	5000	1800	4000	1200	3200	1000	1600	320	1000	220
20	4000	1800	3200	1200	2500	1000	1300	320	1000	220

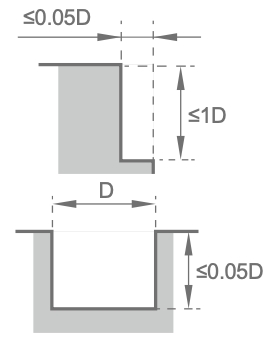

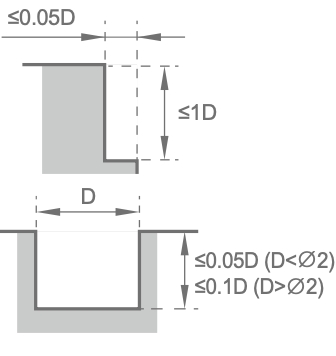

切削量基準 Depth of cut D( 直徑 Dia.)
