切削條件表Carbide Long Flute End Mills - 4 Flute-碳化鎢長刃型端銑刀- 四刃

碳化鎢長刃型端銑刀- 四刃

Carbide Long Flute End Mills - 4 Flute

被削材 Work Material	炭素鋼. 合金鋼 (~30HRC) Carbon steel, Alloy steel S50C, SCM, 鑄鐵FC250 等 AISI 1049, Cast iron			合金鋼. 工具鋼 (30~45HRC) Alloy steel, Tool steel 預硬鋼, SKD61, NAK 等Prehardned steel, AISI H13			沃斯田鐵系列不鏽鋼 Austenitic stainless steel SUS304, SUS316 等 AISI316		熱處理鋼 (~55HRC) Hardned steel SKD61, SKD11, NAK, STAVAX 等 AISI H13			銅 Copper
切削速度 Cutting Speed	15~25 m/min			10~20 m/min			10~15 m/min		10~15 m/min			15~35 m/min
直徑 (mm) Diameter	回轉數 (min-1) Speed	進給速度 mm/min Feed Rate		回轉數 (min-1) Speed	進給速度 mm/min Feed Rate		回轉數 (min-1) Speed	進給速度 mm/min Feed Rate	回轉數 (min-1) Speed	進給速度 mm/min Feed Rate		回轉數 (min-1) Speed	進給速度 mm/min Feed Rate
3	2100	130		1600	75		1300	70	1300	60		2700	210
4	1600	160		1200	90		1000	80	1000	70		2000	240
5	1300	170		1000	100		800	90	800	80		1600	240
6	1100	190		800	110		700	100	700	90		1300	240
8	800	160		600	100		500	90	500	80		1000	220
10	600	150		500	100		400	85	400	75		800	200
12	500	140		400	90		300	80	300	70		700	200
16	440	140		360	90		280	80	280	70		600	180
20	400	130		320	80		240	70	240	60		480	160
25	320	120		250	70		200	65	200	55		420	150

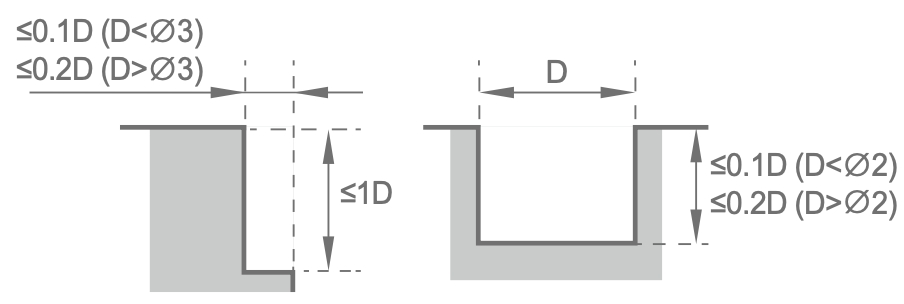

切削量基準 Depth of cut D( 直徑 Dia.)

碳化鎢長刃型端銑刀- 六刃

Carbide Square Type Long Flute End Mill For Hard Stell - 6 Flute

被削材 Work Material	熱處理鋼 ~50HRC Hardned steel SKD61,HPM 等			熱處理鋼 (~55HRC) Hardned steel SKD61, SKD11, NAK, STAVAX 等AISI H13			熱處理鋼 (55~60HRC) Hardned steel SKD11 AISI D2 等
切削速度 Cutting Speed	300 m/min			80~100 m/min			50 m/min
直徑 (mm) Diameter	回轉數 (min-1) Speed	進給速度 mm/min Feed Rate		回轉數 (min-1) Speed	進給速度 mm/min Feed Rate		回轉數 (min-1) Speed	進給速度 mm/min Feed Rate
6	3800	920		3200	720		2600	420
8	2800	1000		2000	900		1600	450
10	2200	1000		1600	900		1200	560
12	1600	880		1300	720		1000	620
16	1000	620		800	500		600	440
20	800	540		640	480		540	420

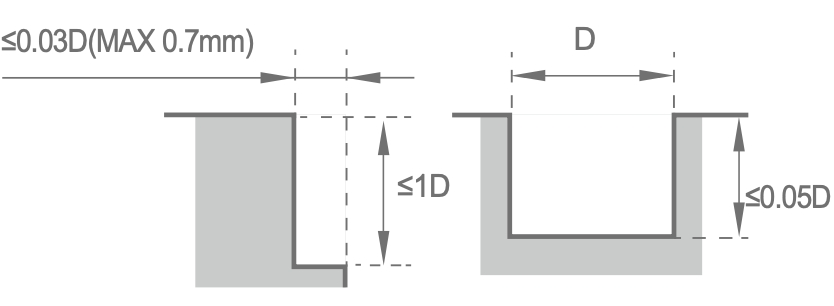

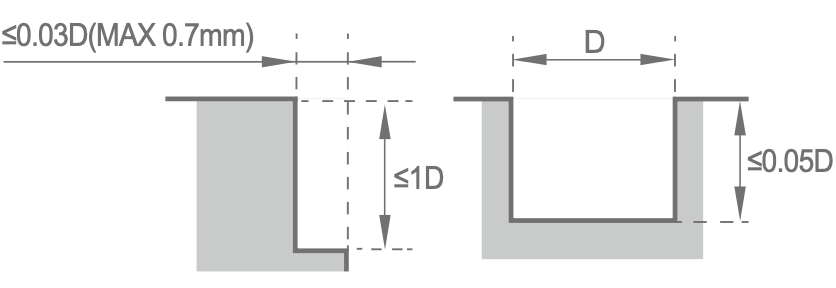

切削量基準 Depth of cut D( 直徑 Dia.)
