切削條件表Carbide Ball Nose Standard End Mills - 2 Flute-碳化鎢球銑刀- 二刃

碳化鎢球銑刀- 二刃

Carbide Ball Nose Standard End Mills - 2 Flute

被削材 Work Material	炭素鋼. 合金鋼 (~30HRC) Carbon steel, Alloy steel S50C, SCM, 鑄鐵FC250 等 AISI 1049, Cast iron		合金鋼. 工具鋼 (30~45HRC) Alloy steel, Tool steel 預硬鋼, SKD61, NAK 等Prehardned steel, AISI H13		沃斯田鐵系列不鏽鋼 Austenitic stainless steel SUS304, SUS316 等AISI 304, AISI316		熱處理鋼 (45~55HRC) Hardned steel SKD61, SKD11, NAK, STAVA X 等AISI H13		熱處理鋼 (55~60HRC) Hardned steel SKD11 等AISI D2
切削速度 Cutting Speed	150 m/min		120~150 m/min		80~100 m/min		高速條件		高速條件
R: 球頭半徑 Radius	回轉數 (min-1) Speed	進給速度 mm/min Feed Rate	回轉數 (min-1) Speed	進給速度 mm/min Feed Rate	回轉數 (min-1) Speed	進給速度 mm/min Feed Rate	回轉數 (min-1) Speed	進給速度 mm/min Feed Rate	回轉數 (min-1) Speed	進給速度 mm/min Feed Rate
0.1	50000	400	50000	340	50000	200	20000	250	20000	250
0.2	50000	620	50000	600	50000	620	20000	320	20000	320
0.3	50000	920	50000	940	50000	900	20000	460	20000	460
0.4	50000	1200	48000	1200	48000	900	20000	580	20000	580
0.5	48000	1400	38000	1200	28000	900	20000	1200	20000	800
0.75	30000	1200	24000	1000	18000	680	20000	1600	20000	1200
1	24000	1100	18000	800	14000	600	20000	2400	20000	2000
1.5	16000	920	13000	600	9600	460	16000	2400	14000	2000
2	12000	920	10000	580	7200	460	12000	2000	9600	1600
2.5	9600	920	8000	560	5800	460	9600	2000	7600	1200
3	8000	920	6400	540	4800	460	8000	1600	6400	1000
4	6000	900	4800	540	3600	460	4000	1000	4000	800
5	4800	900	3800	540	2800	460	3200	1000	3200	800
6	4000	900	3200	540	2400	460	2800	1000	2800	800
8	3000	900	2400	540	2000	460	2400	800	―	―
10	2400	900	1800	520	1400	460	1800	800	―	―

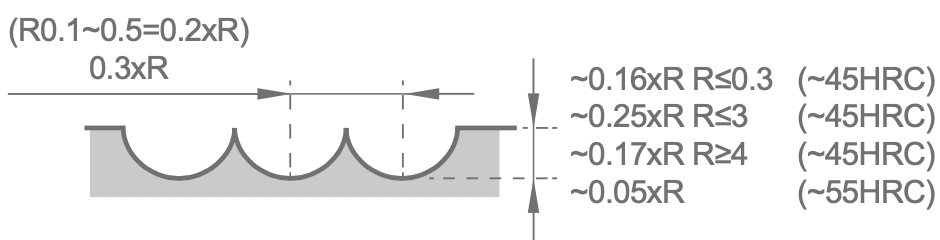

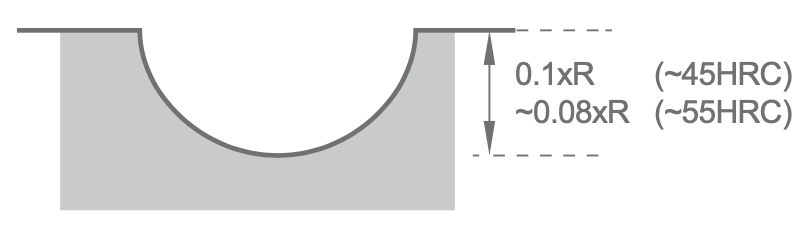

切削量基準 Depth of cut D( 直徑 Dia.)

碳化鎢球銑刀- 四刃

Carbide Ball Nose Standard End Mills - 4 Flute

被削材 Work Material	炭素鋼. 合金鋼 (~30HRC) Carbon steel, Alloy steel S50C, SCM, 鑄鐵FC250 等 AISI 1049, Cast iron		合金鋼. 工具鋼 (30~45HRC) Alloy steel, Tool steel 預硬鋼, SKD61, NAK 等Prehardned steel, AISI H13		沃斯田鐵系列不鏽鋼 Austenitic stainless steel SUS304, SUS316 等AISI 304, AISI316		熱處理鋼 (45~55HRC) Hardned steel SKD61, SKD11, NAK, STAVAX 等AISI H13		熱處理鋼 (55~60HRC) Hardned steel SKD11 等AISI D2
切削速度 Cutting Speed	150 m/min		120~150 m/min		80~100 m/min		高速條件		高速條件
R: 球頭半徑 Radius	回轉數 (min-1) Speed	進給速度 mm/min Feed Rate	回轉數 (min-1) Speed	進給速度 mm/min Feed Rate	回轉數 (min-1) Speed	進給速度 mm/min Feed Rate	回轉數 (min-1) Speed	進給速度 mm/min Feed Rate	回轉數 (min-1) Speed	進給速度 mm/min Feed Rate
1.5	16000	1400	13000	900	9600	680	16000	3000	14000	2600
2	12000	1400	10000	860	7200	680	12000	2600	9600	2600
2.5	9600	1400	8000	840	5800	680	9600	2600	7600	1600
3	8000	1400	6400	800	4800	680	8000	2000	6400	1300
4	6000	1320	4800	800	3600	680	4000	1400	4000	1000
5	4800	1320	3800	800	2800	680	3200	1400	3200	1000
6	4000	1320	3200	800	2400	680	2800	1400	2800	1000
8	3000	1320	2800	800	2000	680	2400	1000	―	―
10	2400	1320	1800	780	1400	680	1800	1000	―	―

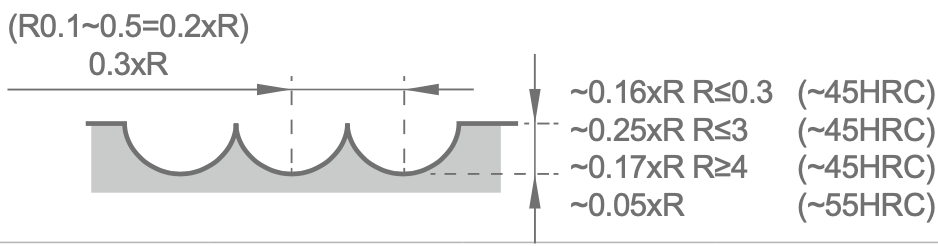

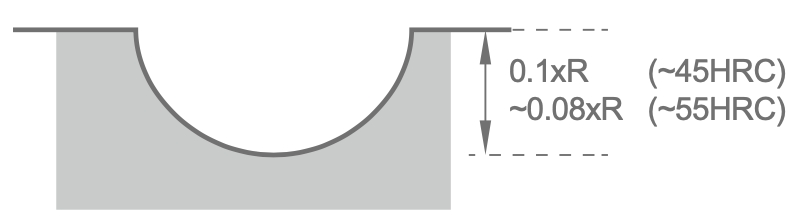

切削量基準 Depth of cut D( 直徑 Dia.)

注意事項：
1. 溝加工時之進給速度，請設定為上述值之60%。
2. 刀具夾持突出量，以4D 為基準，超出上述場合時，請將切削條件作適度之調整。
3. 請使用油霧（Oil-mist）冷卻或吹氣方式（Air-blow）進行切割。
4. 主軸回轉及床台進給速度，請以相同比例作適度調整。
Notes：
1.When slotting, reduce the feed by 60% from above values.
2.Length of overhang is 4 times dia. As standard. When it is longer then 4 times dia. Follow figures of above table.
3.Use Oil-mist or Air-blow coolant.
4.Adjust both spindle speed and feed according to milling conditions and machine rigidity.
