切削條件表Carbide Ball Nose Standard End Mills - 2 Flute-碳化鎢長柄型球銑刀- 二刃

碳化鎢長柄型球銑刀- 二刃

Carbide Ball Nose Standard End Mills - 2 Flute

被削材 Work Material	炭素鋼. 合金鋼 (~30HRC) Carbon steel, Alloy steel S50C, SCM, 鑄鐵FC250 等 AISI 1049, Cast iron			合金鋼. 工具鋼 (30~45HRC) Alloy steel, Tool steel 預硬鋼, SKD61, NAK 等Prehardned steel, AISI H13			沃斯田鐵系列不鏽鋼 Austenitic stainless steel SUS304, SUS316 等AISI 304, AISI316		熱處理鋼 (45~55HRC) Hardned steel SKD61, SKD11, NAK, STAVAX 等AISI H13			熱處理鋼 (55~60HRC) Hardned steel SKD11 等AISI D2
切削速度 Cutting Speed	120 m/min			80~100 m/min			60~80 m/min		高速條件			高速條件
R: 球頭半徑 Radius	回轉數 (min-1) Speed	進給速度 mm/min Feed Rate		回轉數 (min-1) Speed	進給速度 mm/min Feed Rate		回轉數 (min-1) Speed	進給速度 mm/min Feed Rate	回轉數 (min-1) Speed	進給速度 mm/min Feed Rate		回轉數 (min-1) Speed	進給速度 mm/min Feed Rate
0.5	38000	1140		32000	1000		25000	800	20000	1200		20000	800
0.75	25000	1000		21000	860		17000	600	20000	1600		20000	1200
1	19000	920		16000	640		12800	560	20000	2400		20000	2000
1.5	12800	760		10000	540		8500	500	16000	2400		14000	2000
2	9600	760		8000	520		6400	460	12000	2000		9600	1600
2.5	7600	760		6400	520		5100	460	9600	2000		7600	1200
3	6400	760		5400	520		4200	460	8000	1600		6400	1000
4	4800	720		4000	500		3200	460	4000	1000		4000	800
5	3800	720		3200	500		2500	460	3200	1000		3200	800
6	3200	720		2600	500		2100	460	2800	1000		2800	800
8	2400	720		2000	500		1600	460	2400	800		―	―
10	1920	720		1600	500		1200	460	1800	800		―	―

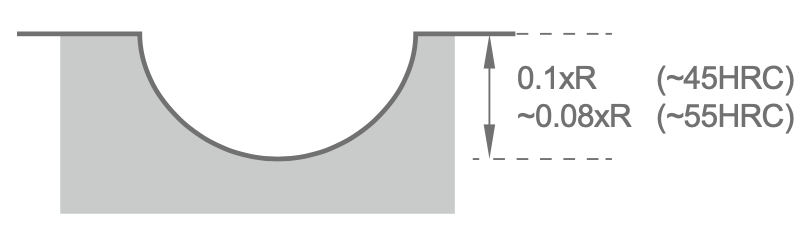

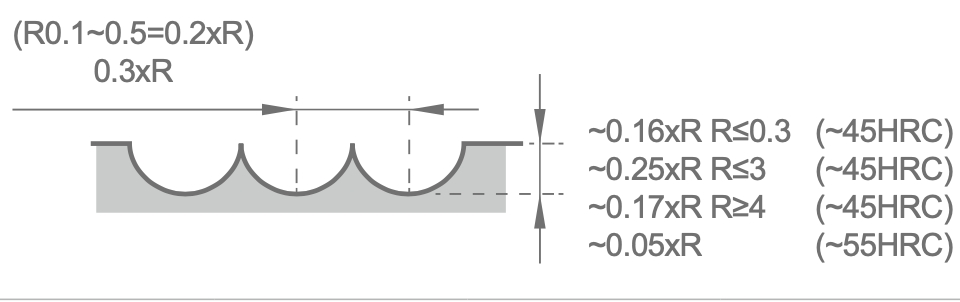

切削量基準 Depth of cut D( 直徑 Dia.)

碳化鎢長柄型球銑刀- 四刃

Carbide Ball Nose Standard End Mills - 4 Flute

被削材 Work Material	炭素鋼. 合金鋼 (~30HRC) Carbon steel, Alloy steel S50C, SCM, 鑄鐵FC250 等 AISI 1049, Cast iron			合金鋼. 工具鋼 (30~45HRC) Alloy steel, Tool steel 預硬鋼, SKD61, NAK 等Prehardned steel, AISI H13			沃斯田鐵系列不鏽鋼 Austenitic stainless steel SUS304, SUS316 等AISI 304, AISI316		熱處理鋼 (45~55HRC) Hardned steel SKD61, SKD11, NAK, STAVAX 等AISI H13			熱處理鋼 (55~60HRC) Hardned steel SKD11 等AISI D2
R: 球頭半徑 Radius	120 m/min			80~100 m/min			60~80 m/min		高速條件			高速條件
直徑 (mm) Diameter	回轉數 (min-1) Speed	進給速度 mm/min Feed Rate		回轉數 (min-1) Speed	進給速度 mm/min Feed Rate		回轉數 (min-1) Speed	進給速度 mm/min Feed Rate	回轉數 (min-1) Speed	進給速度 mm/min Feed Rate		回轉數 (min-1) Speed	進給速度 mm/min Feed Rate
1.5	12800	1000		10000	720		8500	680	16000	3000		14000	2600
2	9600	1000		8000	700		6400	600	12000	2600		9600	2600
2.5	7600	1000		6400	700		5100	600	9600	2600		7600	1600
3	6400	1000		5400	700		4200	600	8000	2000		6400	1300
4	4800	940		4000	680		3200	600	4000	1400		4000	1000
5	3800	940		3200	680		2500	600	3200	1400		3200	1000
6	3200	940		2600	680		2100	600	2800	1400		2800	1000
8	2400	940		2000	680		1600	600	2400	1000		―	―
10	1920	940		1600	680		1200	600	1800	1000		―	―

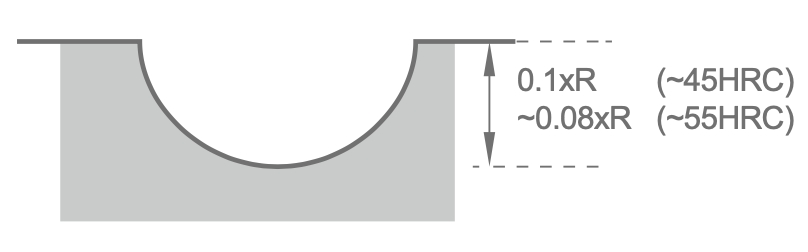

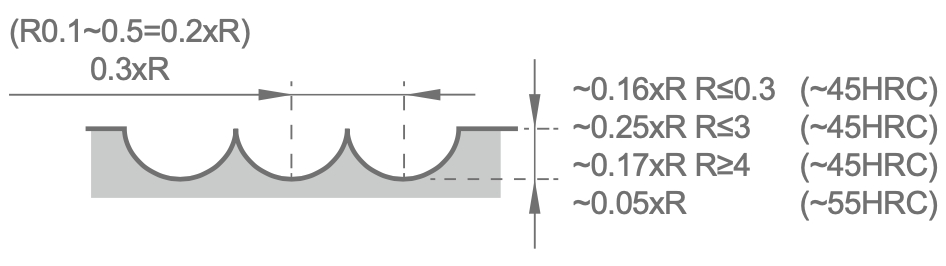

切削量基準 Depth of cut D( 直徑 Dia.)
