切削條件表Carbide Corner Radius Short Flute End Mills - 4 Flute-碳化鎢圓鼻銑刀- 四刃

碳化鎢圓鼻銑刀- 四刃

Carbide Corner Radius Short Flute End Mills - 4 Flute

被削材 Work Material	炭素鋼. 合金鋼 (~30HRC) Carbon steel, Alloy steel S50C, SCM, 鑄鐵FC250 等 AISI 1049, Cast iron		合金鋼. 工具鋼 (30~45HRC) Alloy steel, Tool steel 預硬鋼, SKD61, NAK 等Prehardned steel, AISI H13		沃斯田鐵系列不鏽鋼 Austenitic stainless steel SUS304, SUS316 等 AISI316		熱處理鋼 (~55HRC) Hardned steel SKD61, SKD11, NAK, STAVAX 等AISI H13		熱處理鋼 (55~60HRC) Hardned steel SKD11 AISI D2 等
切削速度 Cutting Speed	60~80 m/min		50~70 m/min		30~50 m/min		20~40 m/min		15~30 m/min
直徑 (mm) Diameter	回轉數 (min-1) Speed	進給速度 mm/min Feed Rate	回轉數 (min-1) Speed	進給速度 mm/min Feed Rate	回轉數 (min-1) Speed	進給速度 mm/min Feed Rate	回轉數 (min-1) Speed	進給速度 mm/min Feed Rate	回轉數 (min-1) Speed	進給速度 mm/min Feed Rate
1	25000	500	19000	380	12800	190	9600	190	5600	100
1.5	17000	500	12000	380	8500	190	6400	190	3700	100
2	12000	500	9600	380	6400	190	4800	190	2800	100
3	8500	450	6400	250	4300	120	3200	100	1800	55
4	6400	450	4800	250	3200	120	2700	100	1400	75
6	4200	500	3200	270	2100	150	1800	120	1200	75
8	3200	540	2400	300	1600	170	1400	140	1000	75
10	2560	560	1900	320	1200	190	1000	160	800	70
12	2100	580	1600	340	1000	200	800	180	650	65

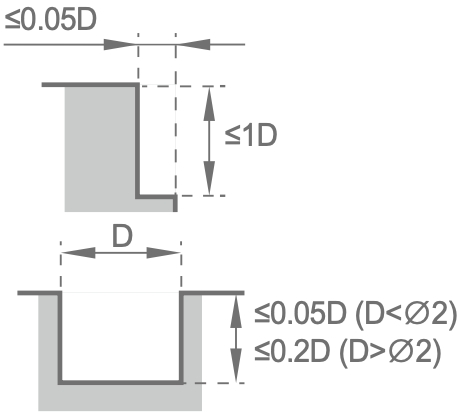

切削量基準 Depth of cut D( 直徑 Dia.)

注意事項：
1. 切削沃斯田鐵系列不鏽鋼時，請使用非水溶性切削油效果較好。
2. 機械設備或工件的夾持剛性不足，出現震動時，請以相同比例按上表降低回轉數及進給速度。
3. 縱向進給時，進給速度請設定為上表之1/3 以下。
Notes：
1.In cutting Austenitic stainless steels, the use of non-water-soluble cutting fluid is especially effective.
2.If the rigidity of the machine of the work material installation is very low, or chattering is generated, please reduce the revolution and the feed rate
proportionately.
3.When drilling, please set the feed rate at 1/3 or below of th e above value.

碳化鎢圓鼻銑刀 - 四刃- 高速切削條件表

Carbide Corner Radius Short Flute End Mills - 4 Flute , High-Speed Milling Conditions

被削材 Work Material	炭素鋼. 合金鋼 (~30HRC) Carbon steel, Alloy steel S50C, SCM, 鑄鐵FC250 等 AISI 1049, Cast iron		合金鋼. 工具鋼 (30~45HRC) Alloy steel, Tool steel 預硬鋼, SKD61, NAK 等Prehardned steel, AISI H13		沃斯田鐵系列不鏽鋼 Austenitic stainless steel SUS304, SUS316 等 AISI316		熱處理鋼 (~55HRC) Hardned steel SKD61, SKD11, NAK, STAVAX 等AISI H13		熱處理鋼 (55~60HRC) Hardned steel SKD11 AISI D2 等
切削速度 Cutting Speed	300 m/min		200m/min		150 m/min		80~100 m/min		50 m/min
直徑 (mm) Diameter	回轉數 (min-1) Speed	進給速度 mm/min Feed Rate	回轉數 (min-1) Speed	進給速度 mm/min Feed Rate	回轉數 (min-1) Speed	進給速度 mm/min Feed Rate	回轉數 (min-1) Speed	進給速度 mm/min Feed Rate	回轉數 (min-1) Speed	進給速度 mm/min Feed Rate
3	30000	2700	21000	1800	15800	540	10000	450	5300	200
4	24000	2800	16000	1800	12000	540	8000	450	4000	210
6	16000	2800	10000	1800	8000	540	5200	450	2600	220
8	12000	2300	8000	1400	6000	480	4000	420	2000	200
10	9500	2000	6400	1280	4800	420	3200	380	1600	180
12	8000	1800	5300	1100	4000	420	2600	380	1300	150
切削量基準 Depth of cut D( 直徑 Dia.)
